รายละเอียดพร้อมสเป็คทั้งหมดของ ASUS X299 HEDT สำหรับ Core-X Processors – ROG Rampage VI Extreme, ROG Rampage VI APEX, Prime X299 Deluxe

ทาง ASUS ออกมาเปิดเผยรายละเอียดทั้งหมดเมนบอร์ดระดับ X299 HEDT จากฝั่ง Intel Core-X series CPUs รุ่นใหม่. ทั้งหมดอยู่ในกลุ่มของ ROG, Prime และ TUF series, สำหรับ gamers, ระดับเซียนและ overclockers.

รายละเอียดทั้งหมด ASUS X299 Motherboards

จัดกลุ่มเอาไว้ทั้งหมดสามกลุ่มด้วยกันประกอบไปด้วย ROG หรือ Republic of Gamers, TUF หรือ The Ultimate Force และ PRIME series. รายละเอียดและรุ่นดูได้ดังต่อไปนี้:

• ASUS ROG Rampage VI Extreme
• ASUS ROG Rampage VI APEX
• ASUS ROG STRIX X299-E Gaming
• ASUS TUF X299 MARK 1
• ASUS TUF X299 MARK 2
• ASUS Prime X299 Deluxe
• ASUS Prime X299-E

ภาพเมนบอร์ดทั้งหมด ASUS X299 :

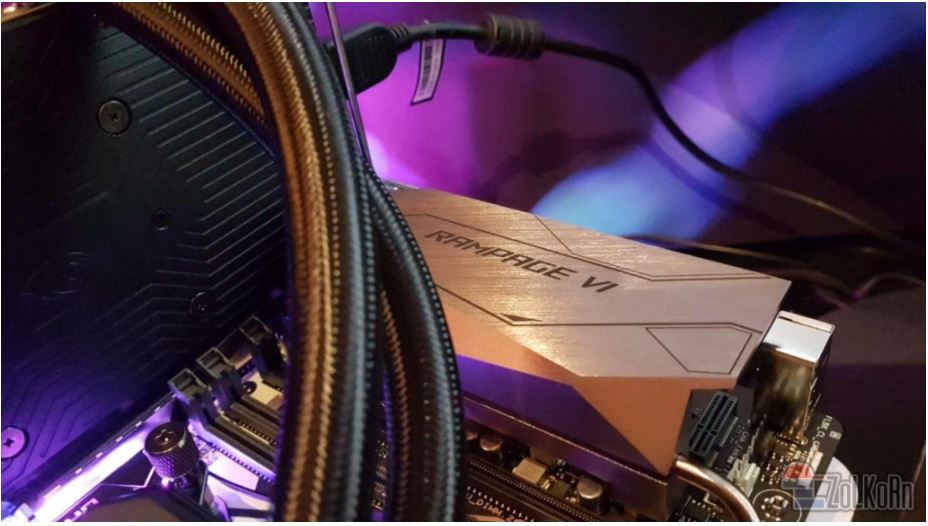

ASUS ROG Rampage VI Extreme Motherboard

เพื่อขจัดปัญหาทางด้านสายเคเบิ้ลที่มีมากเกินไป, สามารถเพิ่ม M.2 SSDs ได้ถึงสามตัวบนบอร์ดโดยไม่ต้องใช้การ์ด VROC. ช่องแรกจะอยู่ด้านใต้เกราะส่วนอีกสองจะอยู่บน DIMM.2 module ต่อจาก memory slots. มี U.2 connector สามารถทำงานร่วมกับ PCIe SSDs. มาพร้อมขั้วต่อ Thunderbolt header บนบอร์ดสามารถต่อเชื่อมเข้ากับอุปกรณ์ภายนอกได้โดยเพิ่มอุปกรณ์เสริมหรือ add-in card เข้าไป.

มาพร้อมแผ่นเสริมความแกร่งด้านหลัง/backplate เพื่อช่วยให้ Rampage VI Extreme สามารถรองรับการติดตั้งอุปกรณ์ต่างๆในคอมเคสที่มีมาก. ยังมาพร้อมเหล็กรองเจาะเป็นช่องๆสำหรับการ์ดจอเพื่อรองรับน้ำหนักตตัวการ์ด. และเหลือที่ด้านใต้เอาไว้เพื่อการทำ SLI bridges.

มาพร้อมจอภาพแสดงการทำงานของ Rampage VI Extreme รูปแบบ LiveDash OLED screen สามารถตรวจดู อุณภูมิ, ย่านความถี่, และรอบหมุนพัดลมบนบอร์ดแบบสดๆ. และยังสามารถปรับแต่งข้อความบนภาพได้อีกด้วย.

ภาคเสียงมีการอัพเกรด-ช่องเสียบ audio jacks มีไฟส่องสว่างบ่งบอกตำแหน่งมาให้เสร็จหากอยู่ในที่มืด. มาพร้อมตัวซอร์ฟแวร์ใหม่ Sonic Studio III พร้อมรองรับการใช้งานร่วมกับ VR ซึ่งจะขยายผลไปยังภาคเสียงของ HRTF effects ส่วนของหูฟังเช่น Oculus Rift และ HTC Vive.

ASUS ROG Rampage VI APEX Motherboard

เน้นทางด้าน overclocks และประสิทธิภาพที่จะได้รับจาก Rampage VI Apex. สร้างมาเพื่อการทำลายสถิติและพร้อมเสมอสำหรับการทำอุณภูมิที่ต่ำๆขนาดติดลบไม่เฉพาะแค่ LN2, แต่ยังไปได้ไกลถึง liquid helium.เพื่อรีด MHz ออกมาให้ได้มากเท่าที่จะทำได้.

สำหรับในรุ่น Apex มีช่อง DIMM slotเพียงช่องเดียวต่อ channel, ซึ่งจะสะดวกในการตรวจจับและเพิ่มความเสถียรให้กับ memory kits ที่มีความเร็วที่สูง. คุณสามารถติดตั้งขนาดความจุได้ถึง 64GB ที่เป็น DDR4 memory.

Memory จะถูกขนบบข้างด้วย dual DIMM.2 slots ซึ่งสามารถรองรับ M.2 SSDs ได้ถึงสี่ตัว- DIMM.2สองตัวข้างซ้ายจะเชื่อมต่อ CPU โดยตรงและยังสามารถดึงประโยชน์ของ Intel VROC technology มาใช้ได้อีกด้วย, ส่วนอีกสองตัวที่เหลือจะวิ่งผ่าน X299 chipset. ตำแหน่งที่ติดตั้งมีอากาศถ่ายเทได้ดีไม่ต้องห่วงทางด้านอุณภูมิที่จะไปรบกวนประสิทธิภาพทางด้าน storage ระหว่างการแข่งขัน.

สำหรับ Rampage VI Apex นั้นสำหรับเนื้อที่แผ่น PCB จะไม่ค่อยเหมือนชาวบ้าน จะมีการตัดขอบทิ้งไป. เหตุเพราะต้องการความสะดวกในการเดินสายเคเบิ้ลเพื่อการติดตั้งไว้บนโต๊ะทดสอบหรือ test bench.

ทางเรามีทีม overclocking ระดับเซียนที่นำเอา Apex ไปทดสอบและได้สร้างสถิติโลกใหม่ด้วย Core i7-7740K สามารถอัดไปที่ 7.56GHz.

ASUS ROG STRIX X299-E Gaming Motherboard

ASUS ROG STRIX X299-E Gaming ใช้ LGA 2066 socket ซึ่งเป็นรุ่นล่าสุดและมารองรับ Intel processors ตัวใหม่. มาพร้อมจำนวนขา 2066 pins, หน้าตาอาจจะไปเหมือนทาง LGA 2011-v3 และตัว coolers ที่ใช้อยู่สามารถนำกลับมาใช้กับบอร์ดตัวใหม่ได้. มี DDR4 DIMM slots แปดช่อง, ข้างละสี่.ตัว DIMMs สามารถรองรับ memory kits ความเร็วสูงๆได้มากกว่า 4000 MHz (OC+) และรองรับขนาดความจุได้มากถึง 128 GB.

ทางด้าน I/O มี PCIe 3.0 x16 slots สามชุด, มาพร้อมเกราะเหล็กให้เสร็จ. มี PCIe 3.0 x4 สองชุดและ single PCIe 3.0 x1 slot ไว้สำหรับหากคุณต้องเพิ่มอุปกรณ์เสริมเช่น NVMe PCIe storage card หรือ sound card. PCIe 3.0 x16 locks มาพร้อมไฟส่องสว่าง LED Lighting. รองรับการทำ overclocking, มีครีบกระจายความร้อนขนาดใหญ๋บน VRM. สำหรับ X299 PCH มีครีบกระจายความร้อนขนาดใหญ๋ปิดทับบนอีกชั้นเหมื่อนเป็นเกราะที่สอง. และยังมีหน้าที่ดึงความร้อนจากหรือ interface กับ M.2 NVMe drive ที่อยู่ใต้มัน.

ทางด้าน storage, มี 8 SATA III 6 GB/s ports และมี USB 3.0 (ตัวผู้) แผงด้านหน้าอีกสอง. ใกล้ๆกับ 24-pin ATX power connector, จะเห็น USB 2.0 port ดูเหมือนจะทำมาเพื่อ M.2 slot เป็นตัวที่สอง. และแน่นอนไฟส่องสว่าง RGB เต็มไปหมด.

การออกแบบหน้าตาและธีมดูเหมือนกับของ STRIX Z270 motherboard. แต่อันนี้ให้มามากกว่ามีไฟส่องสว่าง RGB เต็มไปหมดสำหรับ PCIe slot และ CPU socket. ทางด้านตัวคลอบ I/O ก็ยังมีไฟส่องสว่างมาให้ด้วย ย่าวไปถึง SupremeFX PCB. ภาคเสียงทาง ASUS ใช้ S1220A codec พร้อมด้วย Sonic Studio III ระดับเสียงเหมือนสตูดิโอ. แผง I/O มี 7.1 channel audio jack, Intel LAN, Ethernet, Gamerfirst IV, 2×2 Wi-Fi, BIOS Flashback switch, USB 2.0 สองชุด, USB 3.0 สี่ชุดและ 2 USB 3.1 (Type-A + Type-C) port.

ASUS PRIME X299 Deluxe Motherboard

ASUS PRIME X299 Deluxe มาในธีมสีขาวและเงินบนครีบกระจายความร้อน. ใช้ LGA 2066 socket รองรับการใช้งาน Intel Core X processors เลี้ยงไฟด้วย 8+4 pin connector configuration. รูปแบบไฟเป็น eight phase power เหลือเฟื่อในด้านการใช้งานและการทำ overclocking แบบไมโหดได้สบาย.

ทางด้านพลังงานได้มาจาก 24-pin ATX connector. มี DDR4 DIMM slots แปดช่องรองรับความจุได้ 128 GB และความเร้วได้ที่ 2400 MHz (สอง DPC) และ 2666 (หนึ่ง DPC). ย่านความถี่สามารถขยับเพิ่มขึ้นได้ด้วย Intel XMP technology ซึ่งอยู่บนบอร์ดเช่นเดียวกันthat is on board.

ภาคต่อขยายมี PCIe 3.0 x16 สี่ชุด, PCIe 3.0 x1 สองชุดและ M.2 slots สองชุด. ช่องเสียบ M.2 slots นั้นจะถูกซ่อนอยู่ใต้ครีบกระจายความร้อน PCH (มีไฟส่องสว่าง RGB มาให้อีกด้วย). และยังมี M.2 slot อีกช่องทำมุมแนวตั้งถัดจาก ATX power connector. ด้าน storage, มี 7 SATA III ports, U.2 ports สองชุด, USB 3.0 ports สองชุดและช่องเสียบต่างๆของ I/O อยู่แผงด้านหลัง.

ASUS PRIME X299-A Motherboard

ASUS PRIME X299-A มาในธีมสีขาวและเงินบนครีบกระจายความร้อนเช่นกัน. ใช้ LGA 2066 socket สามารถรองรับ Intel Core X processors และเลี้ยงไฟด้วย 8+4 pin connector configuration. สำหรับตัวเมนบอร์ดได้ไฟมาจาก 24-pin ATX connector. บนบอร์ดเราจะเห็น  DDR4 DIMM slots แปดช่องรองรับขนาดความจุได้มากถึง 128 GB และความเร็วที่ 2666 MHz และมากกว่านั้นด้วย Intel XMP 2.0 technology.

ภาคต่อขยายมี PCIe 3.0 x16 สามชุด, PCIe 3.0 x4 สองชุดและ single PCIe 3.0 x1 slot. มี two M.2 slots สองชุดซ่อนอ่ยู่ใต้เกราะ PCH. หนึ่งช่องจะอยู่ทางด้านเหนือส่วนอีกหนึ่งอยู่ด้านล่าง PCH. ทางด้าน storage, มี 8 SATA III ports, USB 3.0 ports สองชุดและช่องเสียบต่างทางด้าน I/O อยู่แผงด้านหลัง.

ASUS X299 TUF MARK1 Motherboard

ASUS X299 TUF MARK1 มาในระดับ high-end motherboard พร้อมด้วยธีมสีขาวและเงินแต่งแต้มบนครีบกระจายความร้อน. ใช้ LGA 2066 socket รองรับ Intel Core X processorsและเลี้ยงไฟด้วย  8+4 pin connector configuration. ตัวเมนบอร์ดออกแบบรูปแบบไฟเป็น 8 phase power ให้จ่ายไฟได้เพียงพอและยังสามารถรองรับการทำ overclocking แบบเบาได้อย่างสบาย.

ตัวเมนบอร์ดเลี้ยงไฟด้วย 24-pin ATX connector. บนบอร์ดเราจะเห็น DDR4 DIMM slots แปดช่องสามารถรองรับความจุได้ถึง 128 GB และความเร็วที่ 2400 MHz (สอง DPC) และ 2666 (หนึ่ง DPC). ย่านความถี่สามารถปรับเพิ่มขึ้นได้ด้วย Intel XMP technology ซึ่งอยู่บนบอร์ดเช่นเดียวกัน.

ภาคต่อขยายมี PCIe 3.0 x16 สามชุด, PCIe 3.0 x4 สองชุดและ M.2 slots สองชุด. M.2 slots นั้นตัวช่องเสียบจะซ่อนตัวใต้ครีบกระจายความร้อนของ PCH (มาพร้อมไฟส่องสว่าง RGB ให้เสร็จ). และยังมี M.2 slot อีกตัวทำตำแหน่งตั้งตรงอยู่ด้านล่างอีกตัว. แผ่น PCB เกือบจะร้อยเปอร์เซนต์มีเกราะที่เป็นพลาสติกปิดคลุมเกือบเต็มบริเวณ (สามารถถอดออกได้). สำหรับ PCH heatsink/ครีบกระจายความร้อนมาพร้อมพัดลมแบบ active fan cooling solution จะช่วยเพิ่มการระบายความร้อนได้ดีมากขึ้น. ด้าน storage, มี 8 SATA III ports, USB 3.0 ports สองชุดและด้าน I/O อยู่แผงด้านหลัง.

ASUS X299 TUF MARK2 Motherboard

ASUS X299 TUF Mark 2 เป็นส่วนหนึ่งจาก “The Ultimate Force” ซึ่งเน้นทางด้านความคงทน. ตัวบอร์ดมีความคล้ายกับ Prime X299-A แต่ด้านการออกแบบหน้าตาจะแตกต่างออกไป. ตัวบอร์ดมาในธีมสีดำและเทาพร้อมแต่งแต้มด้วยแถบสีเงินบนครีบกระจายความร้อน.ใช้ LGA 2066 socket รองรับ Intel Core X processors aและเลี้ยงไฟด้วย 8+4 pin connector configuration. ตัวบอร์ดเลี้ยงไฟด้วย 24-pin ATX connector. บนบอร์ดเราจะเห็น DDR4 DIMM slots แปดช่องสามารถรองรับความจุได้ 128 GB และความเร็วที่ 2666 MHz และมากกว่าด้วย Intel XMP 2.0 technology.

ภาคต่อขยายมี PCIe 3.0 x16 สามชุด, PCIe 3.0 x4 สองชุด และ single PCIe 3.0 x1 slot. มี M.2 slots สองชุดสามารถรองรับการทำงานร่วมกับ NVMe drives. ด้าน storage, มี 6 SATA III ports,  USB 3.0 ports สองชุด. แผงด้านหลังส่วนของ I/O มี 6 USB 3.1 ports, 4 USB 2.0 ports, Intel I219-V Gigabit LAN และช่องเสียบทางด้าน display connectors.

ASUS ROG X299 จะวางตลาดประมาณสิ้นเดือนมิถุนายน. ทางด้านราคายังไม่เปิดเผย.
