รูปภาพ Die และข้อมูลชิป GP104 หัวใจหลักของ GTX 1080 & 1070

ในตอนนี้ได้มีรูปภาพด้านในของชิป GP104 GPU หรือส่วนหัวใจหลักของ GTX 1080 และ GTX 1070 ตัวแรงของทาง Nvidia มาให้เพื่อนๆได้ชมกันแล้ว โดยชิปตัวนี้จะมีขนาด 314 mm²

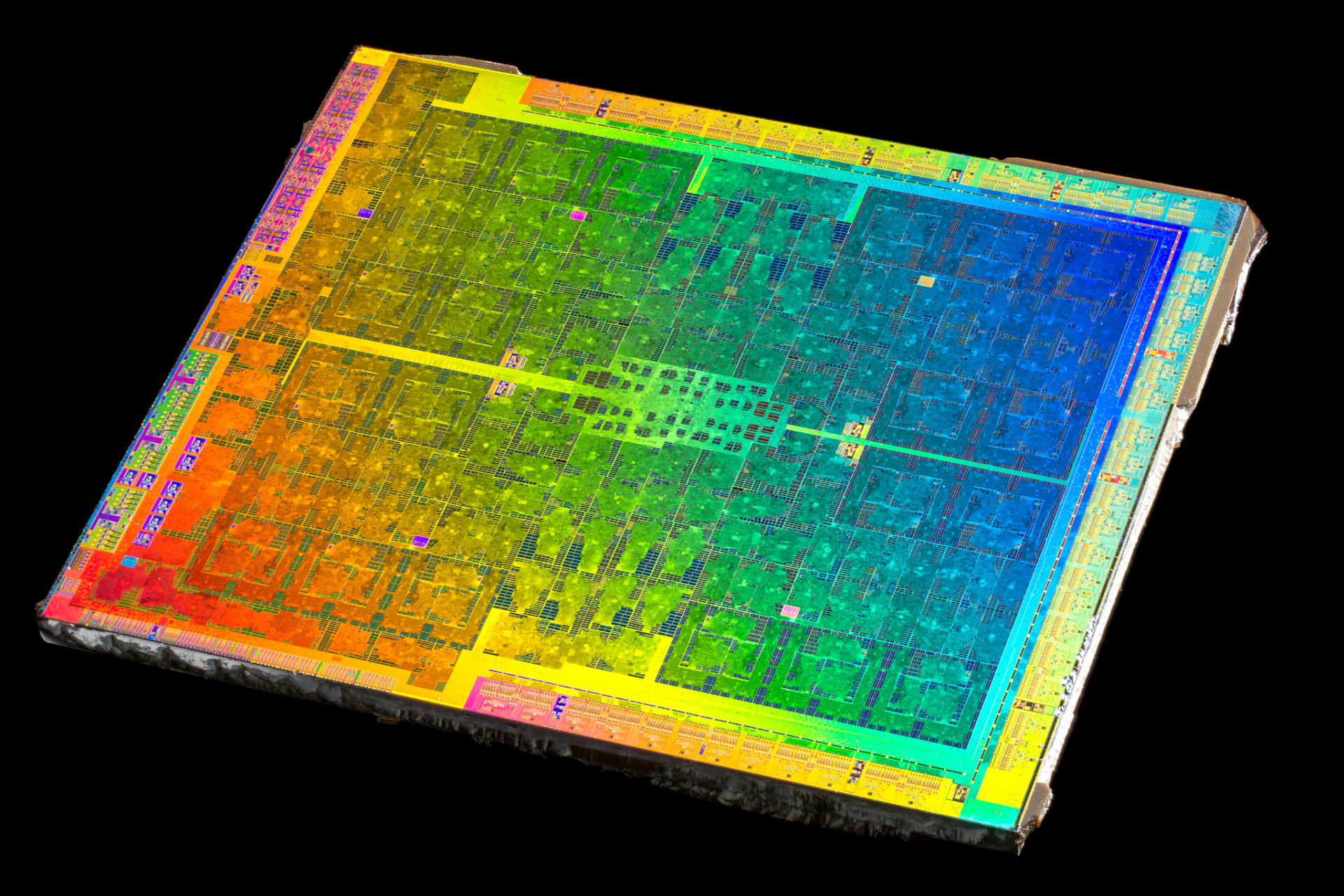

ผู้ที่ถ่ายภาพ Die ของชิปตัวนี้ก็คือคุณ Fritzchens Fritz ผู้ที่เก็บสะสมรูปภาพ Die ของ GPU ในหลากหลายรุ่น ซึ่งในครั้งนี้ก็ถึงคราวชิป GP104 ที่เป็นตัวขับเคลื่อนกราฟฟิกการ์ด GTX 1080 และ GTX 1070 โดยจากภาพด้านบนก็จะเห็นว่าผู้ถ่ายได้เอาตัวชิปออกจาก Socket บน PCB และแยก Die จากแผงวงจรเล็กๆ สำหรับสถาปัตยกรรม Pascal ก็จะเป็นการนำเอาสถาปัตยกรรมรุ่นก่อนหน้าอย่าง Maxwell ออกแบบใหม่ให้ดีมากขึ้น

ด้านบนก็จะเป็นภาพ Block Diagram ด้านในชิป GP104 ก็จะประกอบไปด้วย 4 Graphics Processing Clusters (GPCs) แต่ละ GPC จะมี 5 Streaming Multiprocessors (SMs) ซึ่งเป็นตัวขับเคลื่อนในการประมวลผลภายในชิป GPU แต่ละ SM จะมี 128 CUDA Cores (32*4), 16 Texture Mapping Units, 4 dispatch units, 2 warp schedulers และ Instruction buffer ที่มีความจุมากกว่าสถาปัตยกรรม Maxwell 2 เท่า รวมทั้งชิปมีหน่วยประมวลผลทั้งหมดคือ 2560 CUDA Cores, 160 TMUs และ 64 ROPs รวมถึงมีจุดเชื่อมต่อแรม 32-bit GDDR5X 8 ส่วน เอาไว้รองรับแรม 8GB 256-bit GDDR5X นั่นเอง

ภาพด้านบนก็จะเป็นด้านในชิป GP104 ที่ได้ถ่ายมา ก็จะมี GPC วางอยู่ 4 จุด แต่ละ GPC จะกินที่ประมาณ 1/4 ของชิปและประกอบไปด้วย 5 SMs ซึ่งก็จะคล้ายๆกับภาพ Block Diagram ที่ได้กล่าวไปแล้ว

การเรียงของ SM จะเหมือนกับชิปตัวใหญ่อย่าง GP100 ที่มี 3840 CUDA Cores ที่นำไปใช้งานกับการ์ด Tesla P100 แตกต่างกันตรงที่แต่ละ SM ใน GP100 มีปริมาณหน่วยประมวลผลลดลงครึ่งหนึ่ง แต่มี SM ใน GPC เพิ่มขึ้นสองเท่า และที่สำคัญคือ GP104 จะมีอัตราส่วนระหว่าง FP32 CUDA Cores: FP64 CUDA Cores ที่ 32:1 แต่ GP100 มีอยู่ที่ 2:1 เห็นได้ชัดเจนว่า GP104 มี FP64 CUDA Cores ที่น้อยกว่ากันมากถึง 16 เท่า เนื่องจาก FP64 CUDA Cores ไม่มีผลกับการนำเอามาใช้ในการเล่นเกมนั่นเอง

นอกจากนี้คุณ Lars Nyland ผู้ที่เป็น Senior Architect ของทาง Nvidia ได้ยอมรับว่ากระบวนการผลิต 16nm FinFET เป็นส่วนสำคัญที่ทำให้ประสิทธิภาพในการใช้พลังงานไฟฟ้าเป็นไปตามเป้าหมายอีกด้วย

ที่มา: WCCFTech
