Intel 200-Series รุ่นแรกพร้อมภาพ Z270 และ H270 Motherboards Pictured

ภาพแรกของ Z270 และ H270 motherhboards ซึ่งจะเป็น Intel 200-series chipset ได้ถูกเปิดเผยออกมาแล้ว. ตัว Motherboards มาจากแบรนด์ Supermicro’s SuperO ได้ถูกเปิดเผยพร้อมรายละเอียดซึ่งจะมารองรับการทำงานร่วมกับ Kaby Lake CPUs รุ่นต่อไป.

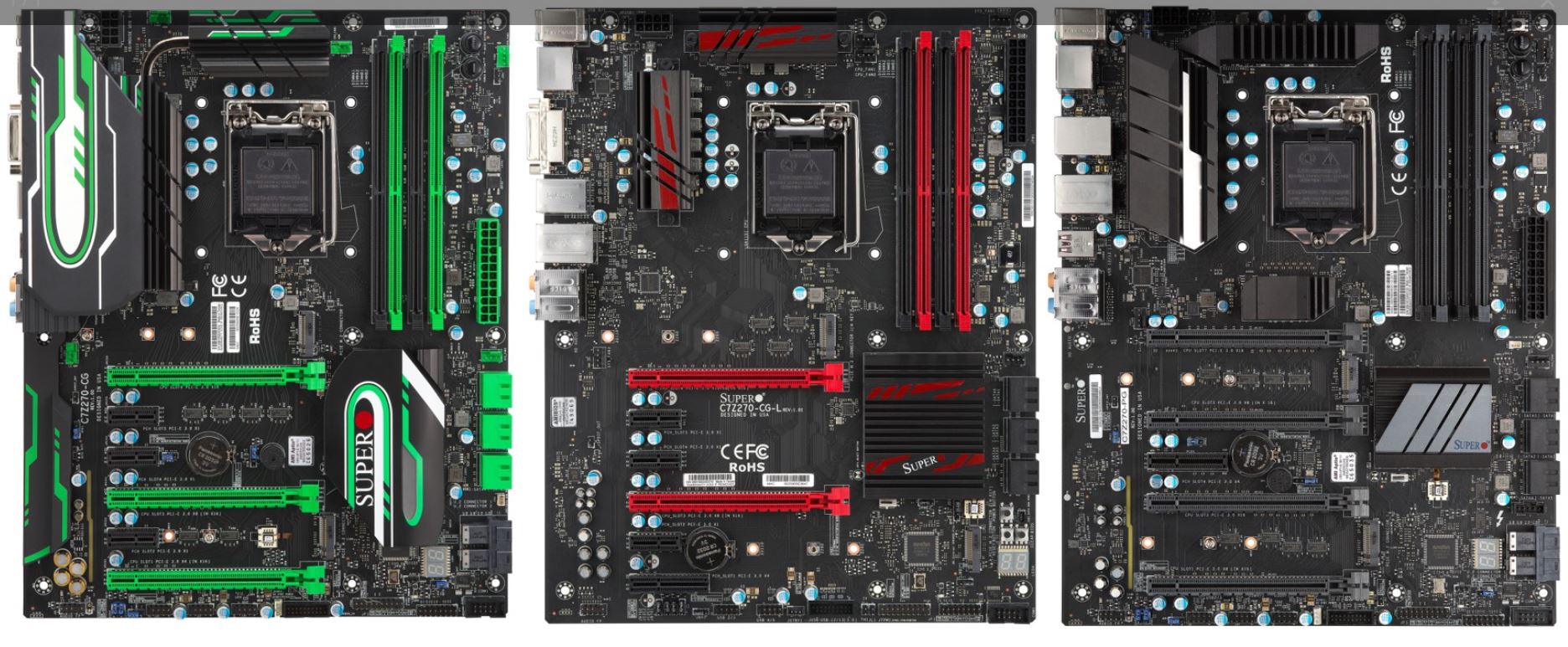

ภายถ่าย Intel Z270 และ H270 Motherboards จาก Supermicro – 200-Series Chipset และ LGA 1151 Socket

ภาพถ่าย motherboards นี้มาจาก Supermicro โดยใช้แบรนด์ SuperO brand.  SuperO brand ประกอบสินค้ามาเพื่อกลุ่ม gamers และผู้คลั่งไคล้ความแรงที่ไม่เหมือนใคร. มีมาทั้งหมดสี่รุ่นด้วยกันที่ปรากฏรายชื่ออยู่บนเว็ปของ SuperO’s webpage พร้อมด้วยภาพและรายละเอียด. ประกอบไปด้วย:

• HIGH QUALITY WOVEN E-GALASS COATED WITH EPOXY RESIN PCB
• มีสารเคลือบวัสดุเป็นอีพ๊อคซี่เรซินบนแผ่น PCB คุณภาพสูง
• TOP GRADE X5R OR X7R CLASS CERAMIC CHIP CAPACITORS
• ตัวคาปาใช้วัสดุเซรามิกท๊อปเกรดระดับ X5R หรือ X7R
• INTEGRATING ONLY THE BEST JAPANESE NPCAP SOLID STATE CAPACITORS
• ชิ้นส่วนคุณภาพดีเยี่ยมจากญี่ปุ่น
• 15U GOLD PLATING THAT IS 7.5 X THICKER THAN THE STANDARD DESIGN
• ตัวเพลทหรือแผ่นต่อเชื่อมภายในชุปทองมีความหนา 7.5 เท่าหากเทียบกับรุ่นธรรมดาทั่วไป

นี้เป็นเพียงรุ่นแรกของ 200-series ที่กำลังจะวางตลาดในวันที่ 5 มกราคมนี้เพื่อมารองรับการเปิดตัวอย่างเป็นทางการของ Kaby Lake. ทุกรุ่นจะทำราคาออกมาแข่งกับอีกหลายค่ายหรือแบรนด์ด้วยกันในกลุ่มของ 200 series ในตลาด.

C7Z270-CG | POWERFUL GAMING

ตัว motherboard แรกเป็นรุ่น SuperO C7Z270-CG. มาในรูปแบบ ATX ขนาดมาตรฐานมาในธีมสีดำ/เขียว ตัว LGA 1151 socket เห็นได้เด่นชัดตรงกลางบอร์ด. มาพร้อม PWM กำลังไฟเพี่ยมและทำให้เย็นลงด้วย heatpipe (interconnected) heatsink/ท่อสื่อความร้อนต่อเข้าภายในโดยตรงกับครีบกระจายความร้อน. มีตัวครอบหรือ I/O มาให้เสร็จยาวจรดทางด้านซ้าย. CPU socket นั้นเลี้ยงพลังงานด้วย 8-Pin connector ส่วนตัว motherboard นั้นจะได้รับจาก 24-Pin ATX connector.

ตัว motherboard มี DDR4 DIMM 4 slots. Kaby Lake CPUs รองรับ dual channel memory ได้ขนาดความจุถึง 64 GB. PCI-e 3.0 x16 มี 3 slots และ PCI-e 3.0 x1 อีก 3 slots. และยังมีอีกสองชุดสำหรับ M.2 slots เพื่อมารองรับ flash devices สำหรับอนาคต. และอีกสองสำหรับ U.2 ports อยู่ด้านใต้ SATA ports.

ด้าน Storage มี SATA III 6 GB/s 6 ports และในเมื่อมันเป็นรุ่นท๊อปสำหรับ high-end product เรายังเห็นสวิชต์อีกหลายตัวสำหรับจัดการเรื่อง Power และ Reset functionalities.

C7Z270-PG | POWERFUL GAMING

ตัวที่สองก็เป็น C7Z270-PG ออกแบบมาเพื่อเกมส์เมอร์. motherboard ตัวนี้มาในธีมสีดำ/เงิน. สเป็คส่วนใหญ่จะเหมือนกับรุ่นแรกหรือรุ่น CG แต่จะน้อยกว่าในด้านปลีกย่อย. มี heatsinks อยู่ทั้งหมดสองชุดเพื่อ VRMs, แต่ไม่มีท่อสื่อความร้อนหรือ heatpipe solution. ด้านต่อขยายก็มี 4 PCI-e 3.0 x16 และ PCI-e 3.0 x4 slot.  PLX chip จะซ่อนอยู่ใต้ตัวครีบความร้อนหรือ heatsink, ใต้ CPU socket เพื่อเพิ่ม lanes. มี M.2 สอง slots เพื่อ NGFF devices.

ด้าน Storage มี SATA 6 GB/s หก ports และมีจุดตัวเชื่อมหรือ connectors อีกสองชุด (ไม่รู้เพื่ออะไร) อยู่ล่างลงมา. ทางด้าน I/O น่าจะพอเพียงสำหรับความต้องการของเกมส์เมอร์.

C7Z270-CG-L | POWERFUL GAMING

อีกรุ่น SuperO’s C7Z270-CG-L มาในธีมสีแดง/ดำ. ตัวบอร์ดออกแบบไฟฟ้าหรือพลังงานแบบ 7+1 phase PWM supply เพื่อมาเลี้ยง socket และผ่านไปยัง 8-Pin connector. ทางด้านต่อขยายมี PCI-e 3.0 x16 สองชุด, PCI-e 3.0 x1 สามชุด,  PCI-e 3.0 x4 และ M.2 สอง slots. ทางด้าน Storage มี SATA III 6 GB/s 6 ports. และน่าจะทำราคาต่ำกว่า $200 US.

C7H270-CG-ML | POWERFUL GAMING

รุ่นสุดท้ายเป็น C7H270-CG-ML เป็น H270 chipset motherboard เพียงรุ่นเดียวที่ปรากฏบน SuperO’s webpage. ตัว motherboard มาในธีมสีแดง/ดำแต่เป็นรูปแบบ M-ATX form factor. ทำราคาออกมาได้ดีมากต่ำกว่า $150 US. ไฟฟ้าหรือด้านพลังงานเป็น 6 Phase PWM supply ทางด้าน socket เลี้ยงไฟด้วย 8-Pin connector. ตัวบอร์ดยังคงไว้ DDR4 DIMM 4 slots. ทางด้านต่อขยายมี PCI-e 3.0 x16, PCI-e 3.0 x4 และ PCI-e 3.0 x1 slot. และยังมี M.2 slot บนบอร์ดไว้เสร็จ. ด้าน Storage มี SATA III 6 GB /s 6 ports.
