แนะนำการทำ Overclocking- Asrock H170 Hyper Non-K CPUs

มีเพียง X99/Z170 chipset ที่อยู่บน motherboards (ของแท้จากโรงงาน) ที่จะรองรับ  DDR4 DRAM / CPU overclocking ได้
อย่างที่เรารู้กันว่า, มีเพียง X99 และ Z170 chipset ที่อยู่บน motherboards สามารถรองรับ DDR4 DRAM overclocking. การใช้ Z170 Bios รุ่นปรกตินั้น, ผู้ใช้จะสามารถเห็นช่องทางการทำ DDR4 DRAM overclocking อยู่ไม่น้อย.

เพื่อให้การทำ overclocking สำหรับ DDR4 memory ไม่ให้เกิดการผิดพลาด, การโหลด XMP setting ขึ้นมาน้นจะเป็นวิธีที่ง่ายและดีที่สุด เพราะผู้ใช้ไม่ต้องไปกังวลกับ memory configuration ที่ซับซ้อนใน BIOS.

Intel H170 Series และด้านล่างนี้ไม่รับการทำ overclocking,แต่มีบางรุ่นรองรับ Asrock Hyper Series motherboards ซึ่งจัดอยู่ใน Intel H-series/B-series chipset ที่เป็น motherboards ในทางทฤษฏีแล้วไม่รองรับการทำ overclocking. แต่ไม่ใช่ปัญหา, เพราะทางเซียนจาก Asrock Engineers ได้ใช้ทริคเก่าๆมาประยุกค์ใช้, โด่ยการใช้ external PLL chip เพื่อหลีกเลี่ยงข้อจำกัดอันนี้. จริงๆแล้วก็ชอบนะวิธีนี้เพื่อที่จะ mod ตัว ppl เอาแบบสุดๆเพื่อที่จะได้ clocks เพิ่มขึ้น มาดูกันว่าทำกันยังไง

เรามาย้อนเวลากันก่อนเพื่อเป้นตัวอย่างจะได้ไม่งง ตัว KT133 mainboard (ENMIC 8TAX+), เป้น Duron และ 128 MB PC-133. เราไม่สามารถที่จะบีบให้มันมากไปกว่า 110 MHz FSB ด้วยวิธี setup แบบธรรมดา.
ด้วยเวอร์ชั่นแบบมอดเองตัว Turbo PLL สามารถให้ระบบนั้นมีความเร็วมากขึ้นถึง 131 MHz FSB. แต่ก็เป้นเพียงชั่วขณะหนึ่งเท่านั้นด้วยความเร็วขนาดนี้, เป็นพราะว่าตัว harddisk ไม่สามารถรองรับได้เต็มที่ความเร็วระดับ  44 MHz PCI speed. นี้คือสิ่งที่เกิดขึ้นหลังจากมอดเสร็จ:

ด้วยวิธีนี้รู้สึกจะฮาร์ดคอร์ไปหน่อยและก็ไม่ค่อยมีใครจะทำด้วย, และมันอาจจะทำให้การรับประกันสินค้านั้นเสียไป.
แต่สำหรับ Skylake CPUs, Asrock ใช้ BCLK/base clock (PLL) และ PCIe นั้น reference clock มักจะจบอยู่ที่ 100 MHz – แม้กระทั่งคุณเปลี่ยน BCLK ไว้ที่ค่าสูงๆก็ตาม ซึ่งจริงๆแล้วสามารถเปลี่ยนค่า BCLK ให้สูงขึ้นได้โดยที่ไม่ต้องไปกังวลกับอุปกรณ์ใดๆ. https://s18.postimg.org/ykq189nxl/image.png  ด้วยวิธีนี้, Asrock Hyper Series motherboards ที่สามารถรองรับการทำ DDR4 DRAM overclocking โดยที่ไม่มีเงื่อนไขใดๆ. ถึงตอนนี้อยากจะให้สังเกตุให้ดีๆกับการทำ DDR4 DRAM overclocking ซึ่งสามารถทำได้ด้วยสองวิธี. ด้านล่างนี้เป็นสองตัวอย่างที่แสดงให้เห็นว่าเรานั้นทำอย่างไรกับตัว DDR4 DRAM ด้วย Asrock Hyper Series motherboards.

D4-2133 CL10-11-11-31 2T 1.35V 2 x 8GB Dual Channel Mode

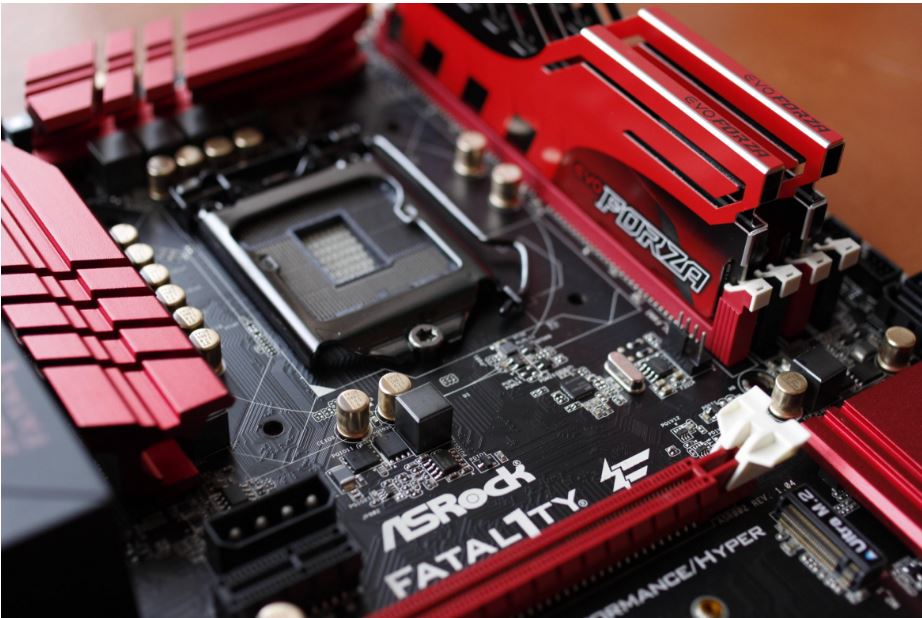

ในรุ่น DDR3 generation, D3-2133 CL10-11-11-31 นั้นแต่กอนเป็นสเป็คยอดฮิตมาก ไม่ว่าจะเป็นเพราะด้วยราคาและประสิทธิภาพที่ไม่น่าเกลียด. และดูเหมือน 1.65V ตะเป็นอะไรที่ดีที่สุดเพื่อให้ตัว memory ทำงานได้เสถียรทั้งความเร็วและเวลา. มันอาจจะเหมือนฝันนะหหากเราสามารถทำให้เป็น D3-2133 CL10-11-11-31 2 x 8GB dual channel mode ได้ซึ่งสามารทำได้ที่แบบค่อนข้างเหนื่อย 1.35V แต่หากกล่าวตอนนี้แน่นอนทำได้ is 100%. คราวนี้มาดู Asrock Fatal1ty H170 Performance/Hyper เป็นตัวอย่าง, ขั้นตอนต่อไปนี้จะแสดงวิธีตั้งค่า memory.
เข้าไปยังหน้า BIOS และเลือกหน้า “OC Tweaker”.

มาถึงหน้า “OC Tweaker” และเลือก option ทีเป็น “DDR4 Non-Z OC” ที่ “SPORT+”. ขั้นตอนนี้สำคัญมากเพราะจะทำให้ระบบนั้นทำงานได้เสถียรเมือถึงตอนตัว memory ทำ overclocked ขั้นสูง.
https://s18.postimg.org/4wms9c6ll/5.jpg
คราวนี้มาที่หน้า  “DRAM Configuration” เพื่อมาตั้งรายละเอียด/detailed configurations ของตัว memory.

ภาพด้านล่างนี้, เราตั้ง DRAM frequency/ความถี่ ที่ D4-2133 และตั้ง DRAM primary timings ที่ 10, 11, 31, 2 ตัวจะทำอยู่ที่  D4-2133 CL10-11-11-31 2T.

และมาถึง “Secondary Timing”/เวลาตัวที่สอง, เราปล่อยมันเอาไว้ที่ “Auto”.

และขั้นตอนสุดท้าย สำคัญมาก, DRAM Voltage/ค่าพลังตั้งเอาไว้ที่ 1.35V.

หลังจากขั้นตอนที่แล้วได้ทำเสร็จ, ควรจะเก็บหรือ save changes เอาไว้และออกจากหน้า BIOS. คราวนี้มาดูกันว่าสิ่งที่ทำไปนั้นโอเคไหมและประสิทธิภาพนั้นดีขึ้นหรือเปล่า.
สำหรับการทดสอบความเสถียร/stability test, Hyper PI 32M กับค่า configuration ที่ตัว processors ให้ตั้งที่ 16 เพราะนี้จะเป็นวิธีที่ง่ายที่สุดว่าระบบทำงานดีหรือเปล่า หาก memory นั้นถูกทำ overclocked ที่ระดับสูง จาก D4-2133 CL15 เขยิบไป D4-2133 CL10. สำหรับประสิทธิภาพนั้นเราใช้ Sandra memory Bandwidth และ MaxMem benchmarks. ดูเหมือนยาวไปแต่ได้ผลที่ดีและแม่นยำ, และนี้เป็นวิธีที่ผู้ใช้จะได้ memory performance มากขึ้นได้ง่ายที่สุด

D4-3000 CL15-15-15-35 2T 1.35V 2 x 8GB Dual Channel Mode
สำหรับบรรดา overclockers ทั้งหลายและเกีือบจะทุกคน, หรือเป็น gamers หรือผู้ใช้ทั่วไปที่อยากได้อะไรที่มากกว่ามาตรฐานจากตัวสินค้า JEDEC memory, ดูกันที่ D4-2133 CL10-11-11-31 2T 1.35V 2 x 8GB dual channel mode อันนี้น่าจะดูแล้วใช้ได้เลย, แต่คงจะไม่สะใจเท่า memory speed นั้นขยับไปได้ถึง D4-3000 ซึ่งแน่นอนดีกว่า D4-2133. คราวนี้มาดู Asrock Fatal1ty H170 Hyper เป็นตัวอย่างอีกครั้ง, ข้างล่างนี้เป็นขั้นตอนการตั้งค่า memory.

เข้าไปที่หน้า “DRAM Configuration” เพราะเราจะได้เข้าไปตั้งค่ารายละเอียด/detailed configurations ของ memory. ตั้ง “BCLK Frequency” ไปที่ 140.6 เสียก่อน.

ตรวจดู DRAM Frequency, ตัวเลือกหรือ option ของ DDR4-2998 ก็จะแสดงขึ้นมาทันทีตอนที่ตั้งค่า BCLK Frequency ไปยัง 140.6. ตอนนี้ตั้งค่า DRAM Frequency ไปที่ DDR4-2998.

หลังจากตั้งค่า DRAM Frequency ไปที่ DDR4-2998, คราวนี้เราตั้งค่า Primary Timing/ตัวแรกและตัวที่สอง /Secondary Timing ไปที่ “15, 15, 35, 2” และ “24, 540, 7, 5, 11, 4, 10, 33, 12”. และก็อีกเช่นกัน ขั้นตอนนี้สำคัญมากเพราะตัว motherboard อาจจะไม่สามารถ บู๊ธ/boot ด้วยตัวเองได้หากการตั้งค่านั้นถูกตั้งไปที่ หรือปล่อยทิ้งไว้ให้เป็น Auto.

กรุณา อย่าลืม  ขั้นตอนสุดท้าย, ไปตั้งค่า DRAM Voltage ที่ 1.35V และ CPU’s voltage ก็ควรจะเพิ่มขึ้นเช่นกัน. ถึงอย่างไรก็ตาม, CPU แต่ละตัวนั้น ขีดความสามารถการทำ overclocking ต่างกันและดูเหมือนมันจะไม่มีคำตอบให้แน่ชัดหรือเป็นมาตรฐานเสียด้วย ที่จะบอกเราค่าพลังงานหรือ CPU’s voltage ควรจะใส่เท่าไหร่. กฏเดียวที่ใช้, คือต้องให้ค่าพลังงานหรือ CPU’s voltage อยู่ไม่เกิน 1.4V เพราะไม่งั้นความเสียหายอาจจะเกิดขึ้น.

อีกครั้ง, คราวนี้มาทำการทดสอบและตรวจดูระบบว่าเสถียรมากน้อยขนาดไหนและประสิทธิภาพเพิ่มขึ้นหรือหลังจากที่ตัว memory ทำ overclocked จาก D4-2133 CL15 ขยับไปถึง D4-3000 CL15. ดูภาพตารางข้างล่างจะเห็นว่า, ประสิทธิภาพนั้นเพิ่มสูงขึ้น! ตัวเลขที่เป็นเปอร์เซ็นต์เห็นได้ชัดเลยว่ามันดีขึ้นมากถึง 30% ถึง 50% เลยทีเดียว!

ถือว่าทำได้เยี่ยม
และสำหรับใครที่มีคำถามเกี่ยวกับเกมส์มิ่ง ว่าประสิทธิภาพนั้นจะเป็นอย่างไร อันนี้ต้องกล่าวเอาไว้ว่า ขึ้นอยู่กับ GPU, แต่ว่าทางเรายังเห็นตัวเลขที่ทำได้ดีมากขึ้นถึง 10% บน 3Dmark11 โดยใช้ PowerColor RX480 Red Devil.
สรุป, อะไรที่เป็นตัวสำคัญในการทำ overclock สำหรับ nonK CPU?
สิ่งแรก, ในเมื่อการทำ overclocking ทั้งหมดนี้ต้องการใช้ bus, memory 1 ชุดเอาดีหน่อย อันนี้สำคัญมาก เพราะทางเรานั้นใช้ GeIL EVO FORZA D4-3200 *CL16-16-16-36 1.35V* 2 x 8GB และมันก็ได้ผลออกมาใช้ได้เลย, แต่ถูกจำกัดเอาไว้ที่ I5 32W. สำหรับผู้ใช้ทั่วไปที่อยากสนุก ก็สมควรที่จะเลือกตัวที่ดีพอใช้หน่อยเผื่ออนาคตทำอัพเกรดได้ง่าย. หากเปรียบเทียบกับสเป็ค D4-2400 ซึ่งดูเหมือนจะกลายเป็นมาตรฐานไปแล้วสำหรับขั้นต้น หากดูข้อมูลจะเห็นว่าตั้งแต่ปี 2017 ขึ้นไป สเป็ตที่ D4-3200 จะไม่ตกยุคจนกว่าจะถึงปี 2018.
คุณควรที่จะใช้ motherboard ที่มี BCLK, ซึ่งแน่นอนใน Hyper series นั้นมีหมด. หรือแม้กระทั้งอย่าง Fatal1ty ก็ยังมีหรืออย่างน้อยที่สุด คือมันมีอ่ะ แต่ไม่เอามาลงโฆษณาเท่านั้นเอง, แต่หากคุณเห็น Hyper branding แปะอยู่บน Asrock model แน่นอนมีแน่.
